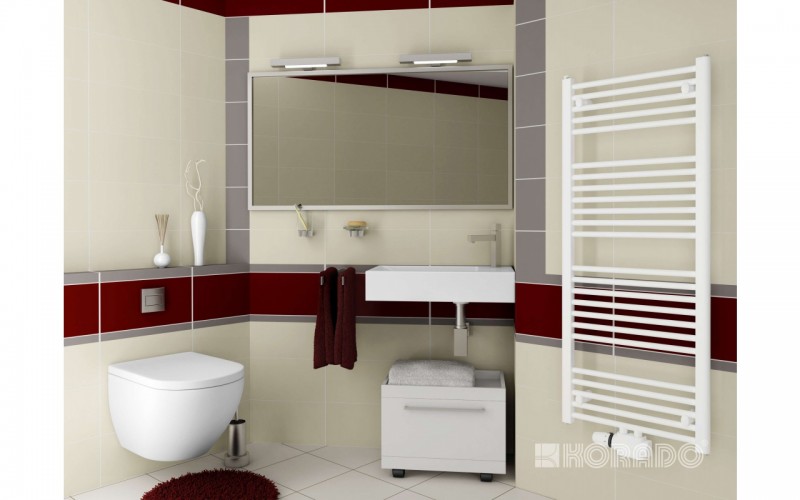

KORALUX LINEAR CLASSIC - M

Najbardziej popularne grzejniki drabinkowe o bardzo korzystnym stosunku wydajności do ceny z nowoczesnym podłączeniem dolnym środkowym

Grzejniki drabinkowe KORALUX LINEAR CLASSIC – M zostały wyprodukowane ze stalowych profili zamkniętych o przekroju w kształcie „D“ oraz profili prostych o przekroju kołowym. Przystosowane do dolnego podłączenia środkowego z rozstawem przyłączeniowym 50 mm. Grzejniki wyposażone są w zestaw uchwytów, korek odpowietrzający oraz zaślepkę.
Przeznaczone również do ogrzewania kombinowanego.
Do podłączenia grzejnika zalecane jest zastosowanie przyłączeniowej armatury HM, która jest dostarczana razem z głowicą termostatyczną.
Rozwiązanie techniczne pozwala na suszenie tkanin. Dlatego w ofercie KORADO znajdują się również -suszarki i wieszaki, które rozszerzają możliwości praktycznego zastosowania grzejników drabinkowych KORALUX.

Dane techniczne

Wysokość (H)	700, 900, 1220, 1500, 1820 mm
Długość (L)	450, 500, 600, 750 mm
Głębokość (B)	30 mm
Rozstaw przyłączeniowy	50 mm
Gwint przyłączeniowy	6 × G½ wewnętrzny
Najwyższe dopuszczalne ciśnienie robocze	10 bar
Ciśnienie próbne	13 bar
Najwyższa dopuszczalna temperatura robocza (°C)	110 °C
Współczynnik oporu (DN 15)	ξT = 16
Współczynnik przepływu	AT = 7,1 × 10-5 m2
Strata ciśnienia	Strata ciśnienia grzejnika dla danego warunku przepustowego obliczana jest za pomocą wartości współczynnika przepływowego AT ewentualnie współczynnika oporu ξT.
Szczegółowe informacje o zamocowaniu grzejnika	Zestaw mocujący Ø20/40 – CLASSIC Wspornik do montażu KORALUX

Moc cieplna [W]

Moc cieplna przeliczona na ∆T= 50; (t1/t2/ti = przy 75/65/20 °C)


KORALUX LINEAR CLASSIC - M
Wysokość [mm]
700	900	1220	1500	1820	Długość [mm]
267	348	479	597	735	450
341	443	611	761	937	600
412	535	737	919	1131	750

Sposób podłączenia

dolne środkowe
Przy dolnym centralnym podłączeniu można skorzystać ze zintegrowanej przyłączeniowej armatury HM dostarczanej łącznie z głowicą termostatyczną
.
