KORATHERM REFLEX

Pionowe ściany grzewcze z podłączeniem bocznym i lustrem

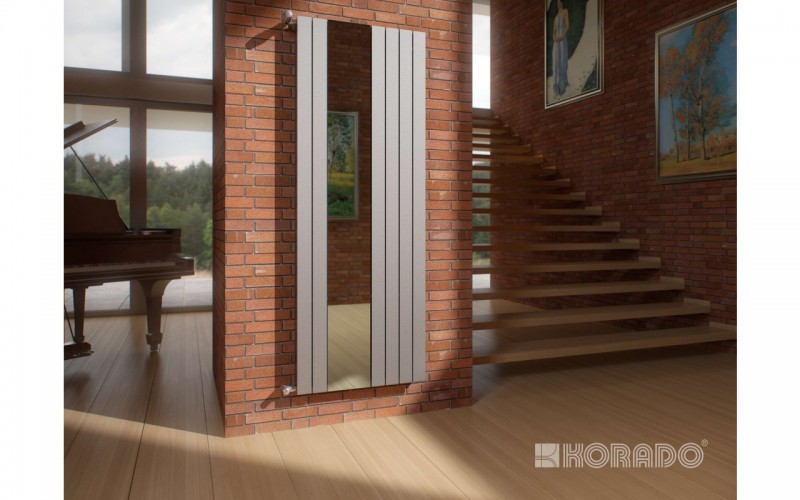

Ściana grzewcza KORATHERM  REFLEX ma nowoczesny design, który łączy się z efektywnym sposobem oddawania ciepła w ogrzewanym pomieszczeniu. Jej powierzchnia frontowa podkreśla czynnik promieniowania ciepła i stwarza  uczucie komfortu. Dzięki swojemu rozwiązaniu konstrukcyjnemu jest nie tylko miłym, ale również bardzo praktycznym dodatkiem do przedpokojów i holi wejściowych w domach mieszkalnych jak również w budynkach użytku publicznego.
Przeznaczona jest dla dwururowej instalacji grzewczej z wymuszoną cyrkulacją czynnika grzewczego, profile grzewcze biegną pionowo a częścią powierzchni grzewczej jest lustro (o wymiarach 220 x 1800 mm), które zostało przyklejone na podkładce z blachy ocynkowanej. Podłączenie do systemu grzewczego jest boczne z góry na dół ze stałym rozstawem przyłączeniowym 1750 mm.
Posiada 4 wyprowadzenia boczne z gwintem wewnętrznym G ½, zawór odpowietrzający i korek zaślepiający z gwintem G ½. Dostarczany w typie 10 i 20 z osłonami bocznymi.
W naszej ofercie znajdują się również suszarki i wieszaki, które rozszerzają możliwości praktycznego zastosowania ścian grzewczych KORATHERM.

Dane techniczne

Wysokość (H)	1800 mm
Długość (L)	514, 662, 810, 958 mm
Głębokość (B)	62, 74 mm
Rozstaw przyłączeniowy	h = 1750 mm
Gwint przyłączeniowy	4 x G½ wewnętrzny
Najwyższe dopuszczalne ciśnienie robocze	4 bar
Ciśnienie próbne	5,2 bar
Najwyższa dopuszczalna temperatura robocza (°C)	110 °C

Strata ciśnienia grzejnika dla danego warunku przepustowego obliczana jest za pomocą wartości współczynnika przepływowego AT ewentualnie współczynnika oporu ξT.

Typ	Współczynnik oporu ξT [-]	Współczynnik przepływu AT [m²]
K10R	5,6	1,2 × 10-4
K20R	12,9	7,9 × 10-5

Moc cieplna [W]

Moc cieplna przeliczona na ∆T= 50; (t1/t2/ti = przy 75/65/20 °C)

	K10R	K20R
	Wysokość [mm]	Wysokość [mm]
Długość [mm]	1800	1800
514	791	1415
662	1086	1877
884	1381	2339
958	1676	2801

Sposób podłączenia

Jednostronne boczne  φ = 1

Boczne obustronne po przekątnej  φ = 1
