Ciepłomierz ultradźwiękowy T230

Do pomiaru energii cieplnej i chłodu qp 0,6 – 2,5 m3/h



Opis produktu

Kompaktowy ultradźwiękowy ciepłomierz T230 przeznaczony jest do pomiaru przepływu i zużycia ciepła w mieszkaniowych instalacjach grzewczych, w których medium jest woda. Dostępny jest również jako licznik chłodu.
Ciepłomierze T230 mierzą przepływ w oparciu o metodę ultradźwiękową, dzięki której charakteryzują się wysoką dokładnością pomiarów, są długotrwale stabilne i pozbawione łatwo zużywających się elementów mechanicznych. Urządzenie składa się z przetwornika przepływu, dwóch czujników temperatury oraz z układu elektronicznego obliczającego zużycie energii z objętości medium oraz różnicy temperatur. Przetwornik przepływu wykonany jest z najwyższej jakości tworzywa sztucznego, zapewniającego stałą jakość i powtarzalność wyrobu.

Zastosowanie

Ciepłomierz służy do pomiaru energii cieplnej, energii chłodu lub w wersji hybrydowej umożliwia łączony pomiar ciepła i chłodu. Główne obszary zastosowania to instalacje centralnego ogrzewania, układy chłodnicze lub układy hybrydowe. Licznik może pracować w układach, w których czynnik grzewczy/chłodniczy stanowi woda lub wodny roztwór glikolu.

Cechy szczególne

• Przepływy nominalne 0,6 / 1,5 / 2,5 m3/h.
• Brak elementów ruchomych.
• Dostępna dynamika pomiaru qmin:qs = 1:1000.
• Adaptacja okresu pomiaru temperatury i kalkulacji w zależności od rzeczywistych warunków pracy licznika.
• Dowolne położenie montażowe.
• Łatwy montaż i odczyt z dużego czytelnego wyświetlacza oraz za pomocą głowicy optycznej.
• Pomiar maksymalnej mocy i przepływu (wartości średnie).
• Pomiar maksymalnych temperatur (wartości rzeczywiste).
• Pamięć wartości miesięcznych z ostatnich 24 miesięcy.
• Dwa dni bilansu miesięcznego.
• Zasilanie z baterii o żywotności 6 lub 11 lat.
• Interfejs optyczny zgodny z EN 62056-21.
• Moduł M-bus (wg EN 1434-4).
• Moduł wireless M-bus 868 MHz OMS T1.
• Moduł z 2 wyjściami impulsowymi CE/CV.
• Autodiagnostyka stanu urządzenia, sygnalizacja błędów.
• Zgodność z normami EN 1434 klasa 2 lub 3 oraz MID (dyrektywa europejska 2004/22/WE).
• Zatwierdzenie MID DE-11-MI004-PTB003.

Przelicznik
Zakres pomiaru temperatur	0 … 120° C
Zakres różnicy temperatur	3 … 80 K
Minimalna różnica temperatur	0,2 K
Współczynnik korekcyjny	Zgodnie z normą EN 1434
Dopuszczalny błąd pomiaru temperatury (EN 1434)	(0,5 + ∆Θmin/∆Θ)%, max. 1,5% przy ∆Θ = 3 K
Temperatura otoczenia	5 … 55° C
Dopuszczalna wilgotność	< 93% przy 25° C (bez kondensacji)
Klasa środowiskowa	A, E1, M1
Klasa ochronności	IP54
Wymiary	116 x 70,4 mm2
Kabel sygnałowy	1,5 m

Przetwornik przepływu	qp	0,6 m3/h	1,5 m3/h	2,5 m3/h
Klasa metrologiczna		1:100	1:100*	1:100
Przepływ maksymalny	qs	1,2 m3/h	3 m3/h	5 m3/h
Przepływ minimalny	qi	6 l/h	15 l/h	25 l/h
Przepływ rozruchowy		1,2 l/h	3 l/h	5 l/h
Spadek ciśnienia przy qp
110 mm gwint **	∆p	75 mbar	135 mbar	–
130 mm gwint **	∆p	–	135 mbar	165 mbar
Współczynnik przepływu przy  ∆p = 1 bar	Kv	2,2 m3/h	4,1 m3/h	6,2 m3/h
Położenie montażowe	Dowolne
Zakres temperatur	0 ... 90° C
Temperatura maksymalna	tmax		95° C
Ciśnienie nominalne	PN		16
Przeciążalność	2 x qp (praca ciągła)
Klasa ochronności	IP65
Błąd pomiarowy	Zgodny z EN 1434 (klasa 2 lub 3)

* dostępna wersja 1:125
** tolerancja spadku ciśnienia 5%

Czujniki temperatury
Typ	Pt500 Ø 5,2 x 45 mm, dwuprzewodowe
Długość kabla	1,5 m, opcjonalnie 5 m
Zakres temperatur	0 … 95° C

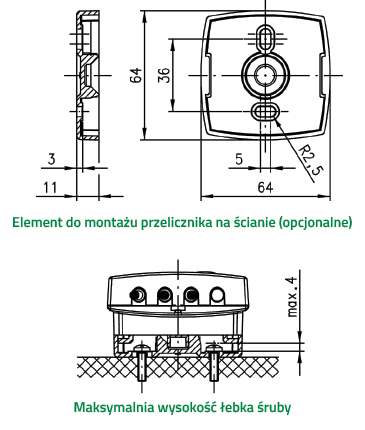

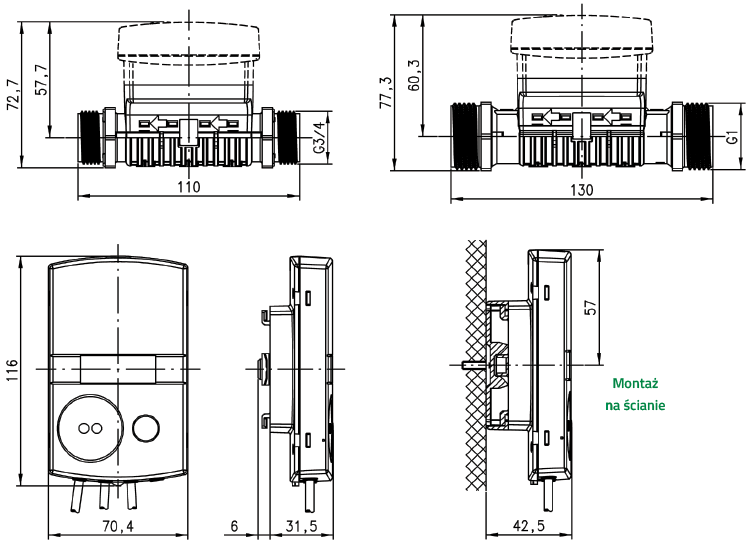

Wymiary i montowanie

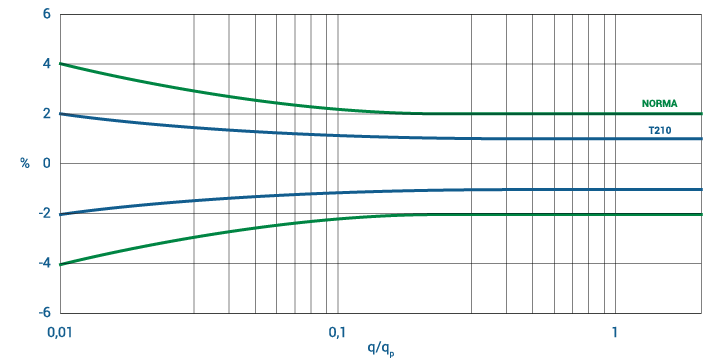

Charakterystyka błędu pomiarowego

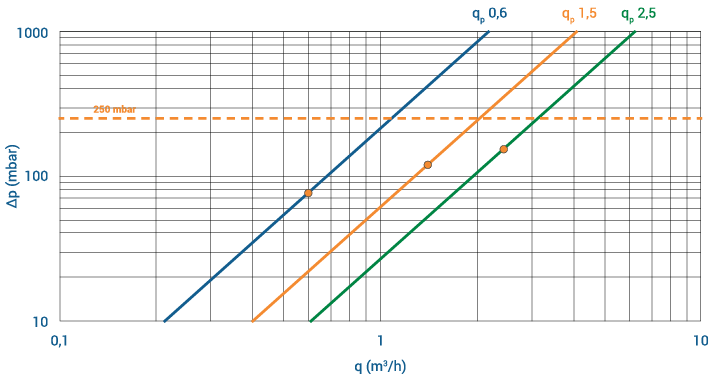

Nomogram strat ciśnienia

Kartę katalogową produktu (PDF; 641 kB) można pobrać tutaj.
